DIN Y سٹرینر

DIN Y سٹرینر

ہمارا DIN Y سٹرینر DIN معیارات کے مطابق سختی سے ڈیزائن اور تیار کیا گیا ہے، مستحکم اور قابل اعتماد مصنوعات کے معیار کو یقینی بناتا ہے۔ اس پراڈکٹ کو پائپ لائن فلٹر کے طور پر پریشر کم کرنے والے والوز، واٹر پمپس، ہیٹ ایکسچینجرز اور دیگر آلات کے اوپری حصے میں نصب کیا جا سکتا ہے، جو مؤثر طریقے سے زنگ، ذخائر، دھول اور دیگر ٹھوس ذرات کو ہٹاتا ہے، اس طرح نیچے کی طرف پائپ لائنوں اور درست آلات کی حفاظت کرتا ہے۔
ڈی ٹیچ ایبل اندرونی اسکرین کے ساتھ ڈیزائن کیا گیا، DIN Y سٹرینر کم دیکھ بھال کی لاگت کو برقرار رکھتے ہوئے موثر فلٹریشن فراہم کرتا ہے۔ یہ HVAC منصوبوں، پانی کی صفائی کی لائنوں اور پیٹرو کیمیکل صنعتی پائپنگ میں وسیع پیمانے پر اپنایا جاتا ہے۔
Share to
انکوائری بھیجنے
تصریح
تکنیکی معیار

مصنوعات کی تفصیل

اسکرین یپرچر: 1.5 ملی میٹر، پائپ لائن سے ذرات اور ملبے کو مؤثر طریقے سے ہٹاتا ہے

DIN2533/2532 اور EN1092-2 معیارات، PN16 کی درجہ بندی کے مطابق تیار کردہ فلینجز، معیاری پائپ لائن سسٹمز میں محفوظ کنکشن اور قابل اعتماد سیلنگ کو یقینی بناتا ہے۔

اسکرین کے مواد کی موٹائی: 0.5 ملی میٹر، فلٹریشن کی درستگی اور ساختی طاقت میں توازن

چہرہ-سے-چہرے کے طول و عرض DIN3202 F1 اور EN558-1 سیریز 1 کے مطابق ہیں، آسان تنصیب اور سسٹم کی مطابقت کی اجازت دیتا ہے

ریٹیڈ برائے نام دباؤ: 1.6 MPa، معیاری صنعتی ایپلی کیشنز کے لیے موزوں

ہائیڈروسٹیٹک شیل ٹیسٹ پریشر: 2.4 ایم پی اے، مصنوعات کی طاقت اور آپریشنل حفاظت کو یقینی بناتا ہے۔



مواد کی فہرست



3

NO

حصہ کا نام

مواد

میٹریل اسٹینڈرڈ

6

بولٹ

سٹیل

ASTM A307 B

5

گسکیٹ

گریفائٹ

-

4

سکرو پلگ

سٹیل

ASTM A307 B

3

سکرین

سٹینلیس سٹیل

SS304

2

بونٹ

کاسٹ آئرن / ڈکٹائل آئرن

GG25/GGG40

1

جسم

کاسٹ آئرن / ڈکٹائل آئرن

GG25/GGG40

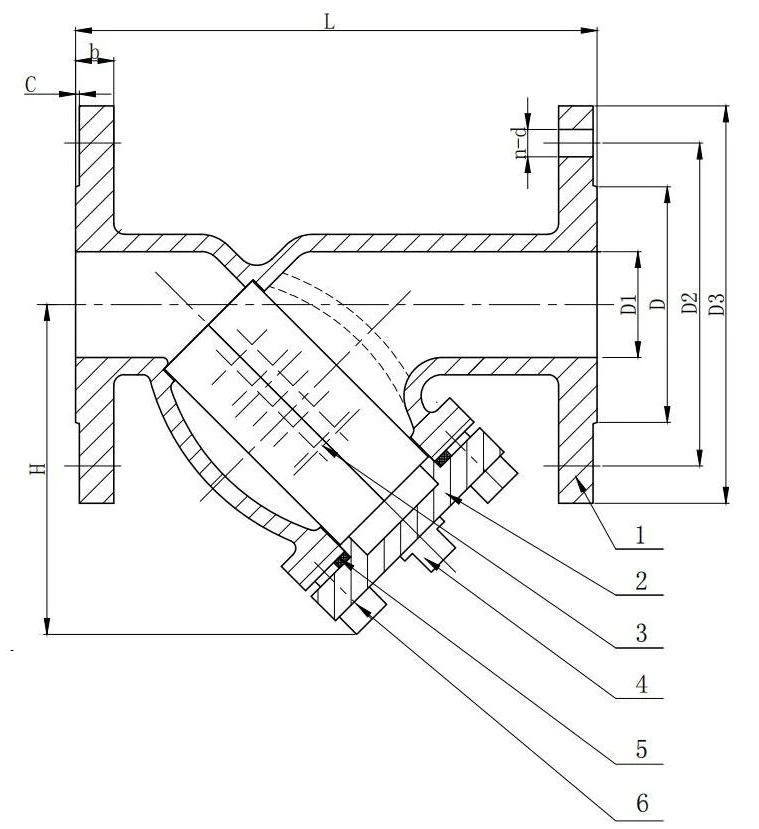

وضاحتیں



سائز

L

D

D1

D2

D3

b

C

n-∅d

H

50

230

99

50

125

165

18

1.6

4-∅19

148

65

290

118

65

145

185

18

1.6

4-∅19

176

80

310

132

80

160

200

20

1.6

8-∅19

208

100

350

156

100

180

220

24

1.6

8-∅19

224

125

400

184

125

210

250

26

1.6

8-∅19

262

150

480

211

150

240

285

24

1.6

8-∅23

286

200

600

266

200

295

340

28

1.6

12-∅23

374

250

730

319

250

355

405

30

1.6

12-∅28

454

300

850

370

300

410

460

30

1.6

12-∅28

525



ڈاؤن لوڈ، اتارنا ٹیگ: din y strainer, China din y strainer مینوفیکچررز، سپلائرز، فیکٹری
